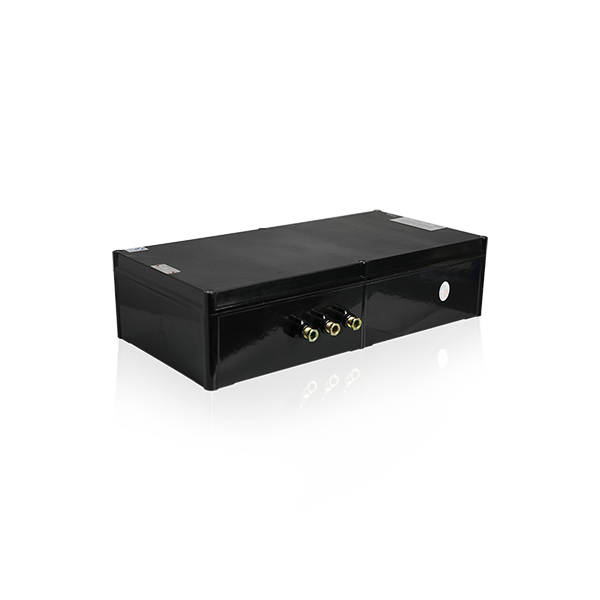

工业RTU物联网远传产品

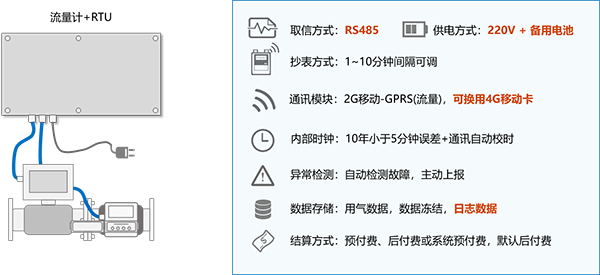

1.主要特点:工业RTU物联网远传产品通过RS485通讯方式采集流量计、压力变送器等设备的运行数据(温度、压力、瞬时流量、累积量等),并通过GPRS通讯方式将数据上传至系统服务器,实现现场设备的实时监控,满足燃气公司用气调度、安全监管等需求。工业RTU智控版YCJK-IⅡ型搭配工业IC卡控制器使用2.产品功能:

1.主要特点:

工业RTU物联网远传产品通过RS485通讯方式采集流量计、压力变送器等设备的运行数据(温度、压力、瞬时流量、累积量等),

并通过GPRS通讯方式将数据上传至系统服务器,实现现场设备的实时监控,满足燃气公司用气调度、安全监管等需求。




                                     工业RTU智控版YCJK-IⅡ型搭配工业IC卡控制器使用

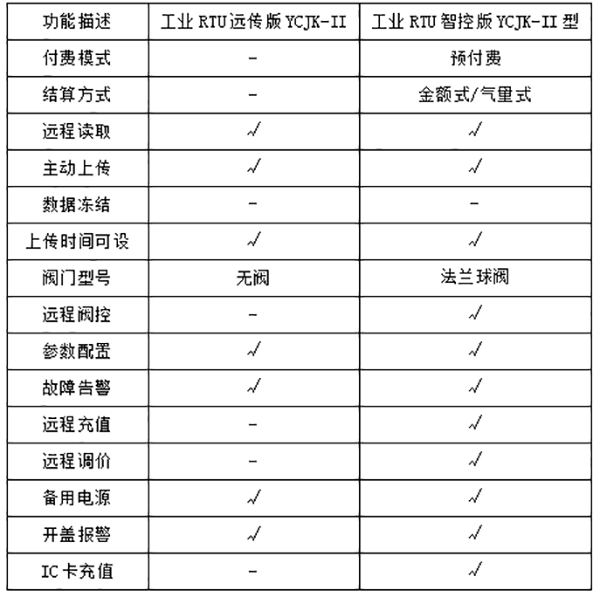

2.产品功能:



概述:

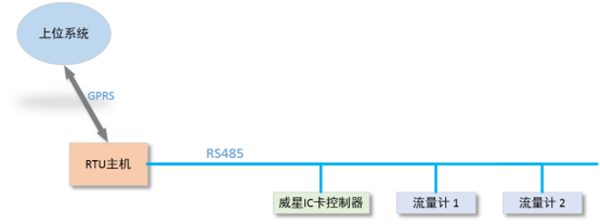

整个系统由RTU主机和上位系统两部分组成

   ● RTU主机:用于连接流量计和IC卡控制器、并向上位上传流量计和IC卡控制器的数据



   ●上位系统:用于实时监控流量计和IC卡控制器的状态和数据、并控制RTU主机和IC卡控制器


系统工作简述

RTU主机通过RS485总线与威星IC卡控制器、流量计进行通信,可定时(可设置)读取IC卡控制器和流量计的数据(当前余额、气量、阀门状态、电量等),

并通过GPRS网络(4G)上传到上位系统(服务器)。如果上传失败(网络差),数据会保存在存储器内,

等到网络恢复后、再继续上传数据,断网期间依然会定时读取数据并保存。

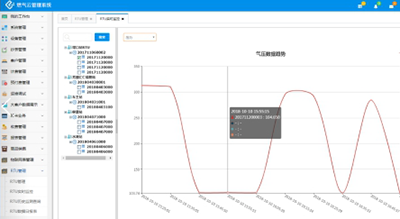

上位系统收到数据后,将IC卡控制器和流量计的数据(当前余额、气量、阀门状态、电量等)显示在上位页面、并提供历史数据查询功能、实现实时监控。

上位系统还可通过GPRS网络设置RTU参数(IP、上告时间)、向RTU下发当前价格、进行充值、开关阀门等操作,实现实时控制。
